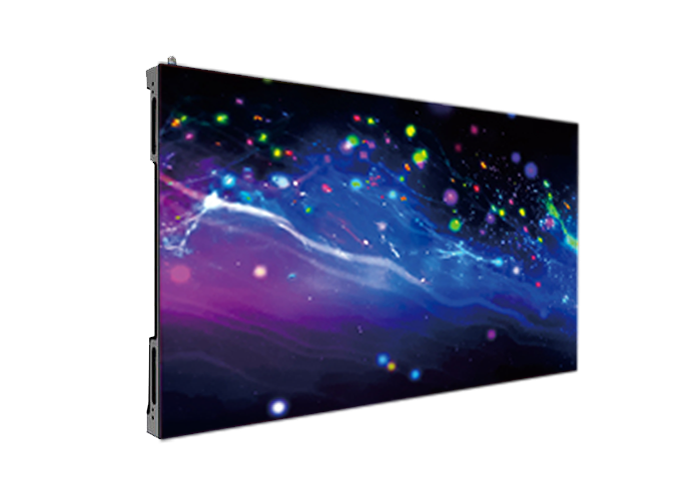

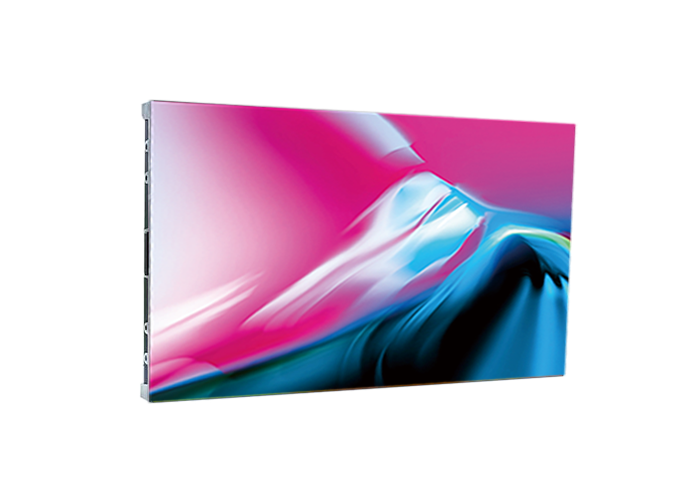

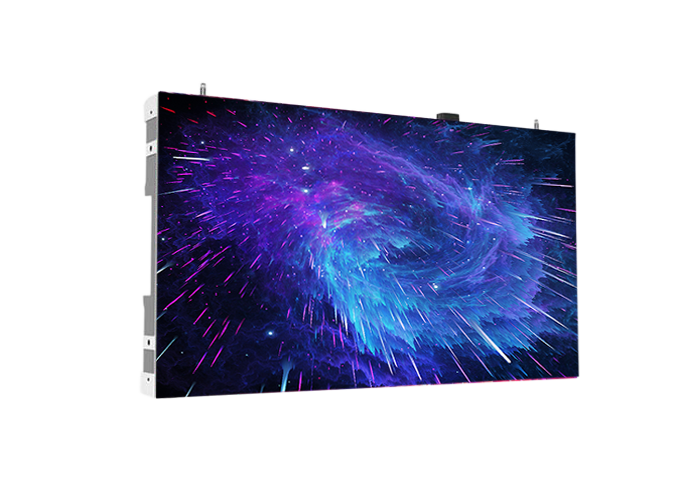

小间距1.25
Telephone consultation
箱体尺寸图
小间距系列模组优势
（1）模组设计带有过压保护电路，保证IC和LED稳定工作，提高显示屏稳定性，延长显示屏使用寿命。
（2）支持FLASH存储校正数据到模组,更换备用模组无需重新校正，省时省力。
（3）使用高刷新高灰度PWM芯片，低亮高灰，对比度高，显示色彩绚丽逼真。
控制方面：
（1）支持接收卡双备份（可定制），一路信号异常时另外一路信号实时进行补充，保证显示屏信号正常不黑屏。
（2）支持电源双备份（可定制），一个电源异常时另外1个电源实时进行补充，保证显示屏供电正常不黑屏。
结构方面：
模组，接收卡，开关电源，均可实现完全前维护及完全后维护。
|
参数名称 |
产品参数 |
|
|
模组组成 |
像素结构 |
SMD1010 三合一LED |
|
像素间距（mm） |
1.25 |
|
|
模组分辨率（W×H） |
160X120=19200 |
|
|
模组尺寸（mm） |
200（W）×150（H）×12（D） |
|
|
模组重量（kg） |
0.25 |
|
|
模组最大功耗（W） |
≤30 |
|
|
箱体组成 |
箱体模组组成（W×H） |
2×2 |
|
箱体分辨率（W×H） |
320×240 |
|
|
箱体尺寸（含模组）（mm） |
400（W）×300（H）×100（D） |
|
|
箱体面积（m2） |
0.12 |
|
|
箱体重量（kg） |
5-6 |
|
|
箱体像素密度（点/m2） |
640000 |
|
|
箱体平整度（mm） |
≤0.1 |
|
|
维护方式 |
前后均能全维护 |
|
|
箱体材质 |
压铸铝 |
|
|
光学参数 |
单点亮度校正 |
支持 |
|
单点色度校正 |
支持 |
|
|
白平衡亮度（nits） |
≥600 |
|
|
色温（K） |
6500-13000可调 |
|
|
视角（水平/垂直°） |
160/160 |
|
|
发光点中心距偏差 |
<3% |
|
|
亮度/色度均匀性 |
≥97% |
|
|
对比度 |
5000:1 |
|
|
电气参数 |
最大功耗（W/m2） |
1000 |
|
平均功耗（W/m2） |
300 |
|
|
供电要求 |
AC90~132V/ AC186~264V，频率47-63（Hz） |
|
|
安全特性 |
GB4943/EN60950 |
|
|
处理性能 |
换帧频率（Hz） |
50&60 |
|
驱动方式 |
恒流驱动，30扫 |
|
|
灰度级别 |
16384 |
|
|
刷新率（Hz） |
≥1920/3840 |
|
|
颜色处理位数 |
14bit |
|
|
视频播放能力 |
2K高清，4K超高清画面 |
|
|
使用参数 |
寿命典型值（hrs） |
100,000H |
|
工作温/湿度范围（℃/RH） |
-10 –40 / 10%-80%RH（无结露） |
|
|
存储温/湿度范围（℃/RH） |
-20– 60 / 10%-85%RH（无结露） |
|
|
适用标准 |
CCC |
|
