(1)模组设计带有过压保护电路,保证IC和LED稳定工作,提高显示屏稳定性,延长显示屏使用寿命。
(2)支持FLASH存储校正数据到模组,更换备用模组无需重新校正,省时省力。
(3)使用高刷新高灰度PWM芯片,低亮高灰,对比度高,显示色彩绚丽逼真。
控制方面:
(1)支持接收卡双备份(可定制),一路信号异常时另外一路信号实时进行补充,保证显示屏信号正常不黑屏。
(2)支持电源双备份(可定制),一个电源异常时另外1个电源实时进行补充,保证显示屏供电正常不黑屏。
结构方面:
模组,接收卡,开关电源,均可实现完全前维护及完全后维护。
参数名称 |
产品参数 |
|
模组组成 |
像素结构 |
SMD1010 三合一LED |
像素间距(mm) |
1.5625 |
|
模组分辨率(W×H) |
128X96=12288 |
|
模组尺寸(mm) |
200(W)×150(H)X12(D) |
|
模组重量(kg) |
0.25 |
|
模组最大功耗(W) |
≤30 |
|

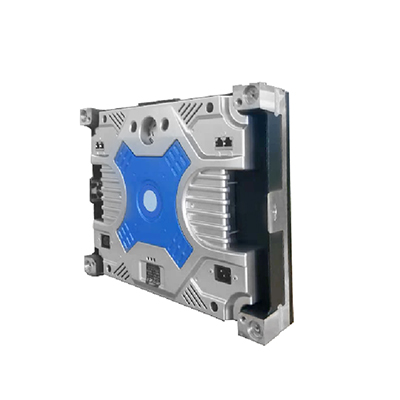

箱体组成 |
箱体模组组成(W×H) |
2×2 |
箱体分辨率(W×H) |
256×192 |
|
箱体尺寸(含模组)(mm) |
400(W)×300(H)×100(D) |
|
箱体面积(m2) |
0.12 |
|
箱体重量(kg) |
5-6 |
|
箱体像素密度(点/m2) |
409600 |
|
箱体平整度(mm) |
≤0.1 |
|
维护方式 |
前后均能全维护 |
|
箱体材质 |
压铸铝 |
|
光学参数 |
单点亮度校正 |
支持 |
单点色度校正 |
支持 |
|
白平衡亮度(nits) |
≥600 |
|
色温(K) |
6500-13000可调 |
|
视角(水平/垂直°) |
160/160 |
|
发光点中心距偏差 |
<3% |
|
亮度/色度均匀性 |
≥97% |
|
对比度 |
5000:1 |
|
电气参数 |
最大功耗(W/m2) |
1000 |
平均功耗(W/m2) |
300 |
|
供电要求 |
AC90~132V/ AC186~264V,频率47-63(Hz) |
|
安全特性 |
GB4943/EN60950 |
|
处理性能 |
换帧频率(Hz) |
50&60 |
驱动方式 |
恒流驱动,32扫 |
|
灰度级别 |
16384 |
|
刷新率(Hz) |
≥1920/3840 |
|
颜色处理位数 |
14bit |
|
视频播放能力 |
2K高清,4K超高清画面 |
|
使用参数 |
寿命典型值(hrs) |
100,000H |
工作温/湿度范围(℃/RH) |
-10 –40 / 10%-80%RH(无结露) |
|
存储温/湿度范围(℃/RH) |
-20– 60 / 10%-85%RH(无结露) |
|
适用标准 |
CCC |
